| Número de fibras |
1-4 núcleos |
| Bobina |
1km |
| Elemento de reforço |
2 x 0,4 mm (Feito de Aço) |
| Fio de suporte próprio |
1,0 mm (Fio de Aço) |
| Capa externa |
LSZH |
| Dimensões do cabo (Altura x Largura) |
2,0 (±0,15) mm x 5,0 (±0,15) mm |
| Peso do cabo |
18,0 kg/km (Líquido)/19,5 kg/km (Bruto) |
| Tipo de fibra |
ITU-T G.657A2 |
| Atenuação |
≤0,36/0,23 |
| Diâmetro do revestimento |
125 ± 0,7 μm |
| Diâmetro da camada de proteção |
242 ± 7 μm |

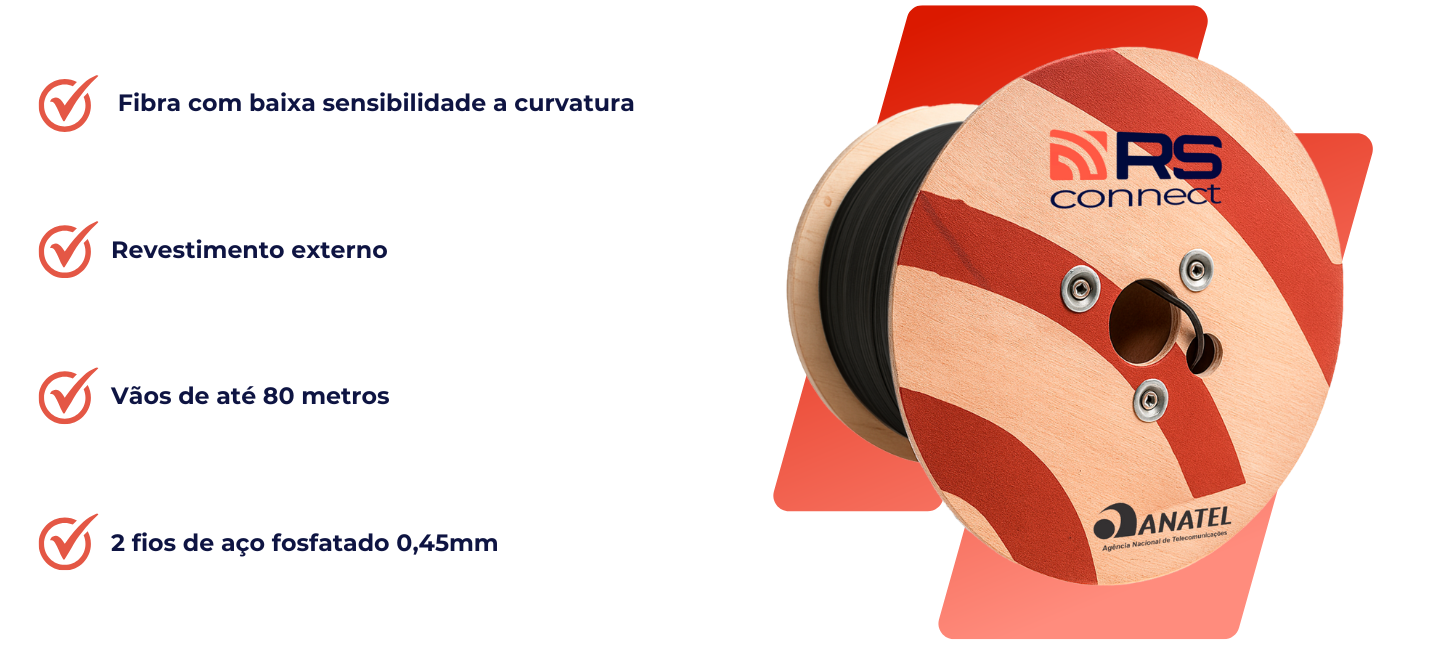

O Cabo Drop 1FO da RS Connect é uma solução prática e eficiente para conexões ópticas de acesso final, especialmente em redes FTTH (Fiber To The Home). Com estrutura compacta, leve e resistente, é ideal para instalação em trechos entre o ponto de distribuição e a residência ou estabelecimento do usuário.
Conta com 1 a 4 fibras ópticas do tipo ITU-T G.657A2, reconhecidas pela sua alta resistência à curvatura e excelente desempenho óptico. A fibra possui baixa atenuação (<0,36 dB/km em 1310 nm e <0,23 dB/km em 1550 nm) e baixa dispersão, garantindo transmissão estável de dados, voz e vídeo em alta velocidade.
A construção do cabo inclui reforço interno em aço e um fio de suporte próprio, também de aço, com diâmetro de 1,0 mm. Essa estrutura proporciona alta resistência mecânica para instalações aéreas e maior durabilidade em ambientes externos. A capa externa em LSZH (Low Smoke Zero Halogen) oferece segurança em ambientes internos, por não emitir gases tóxicos em caso de incêndio.
Características Técnicas do Cabo:
- Número de fibras: 1 a 4 núcleos
- Tipo de fibra: G.657A2
- Atenuação: < 0,36 dB/km @1310 nm | < 0,23 dB/km @1550 nm
Dispersão cromática:
< 3,5 ps/nm.km (1285–1310 nm)
< 1,8 ps/nm.km (1550 nm)
Resistência à curvatura:
< 0,75 dB (1550 nm, raio de 7,5 mm, 1 volta)
< 1,5 dB (1625 nm)
- Dimensões: 2,0 mm (altura) x 5,0 mm (largura) + ou - 0,15 mm
- Peso líquido/bruto: 18,0 / 19,5 kg/km
- Elemento de reforço interno: aço (2 x 0,4 mm)
- Fio de suporte: aço (1,0 mm)
- Capa externa: LSZH
- Desempenho Mecânico:
Tração permitida:
- Curto prazo: 600 N
- Longo prazo: 300 N
Esmagamento:
- Curto prazo: 2200 N/100 mm
- Longo prazo: 1000 N/100 mm
Raio mínimo de curvatura:
- Estático: 10x o diâmetro
- Dinâmico: 25x o diâmetro
- Temperatura de operação: -40°C a +70°C
- Temperatura de instalação: -20°C a +60°C
Diferenciais e Benefícios:
- Ideal para redes FTTH: projeto compacto para atender o trecho final da rede óptica até o usuário.
- Alta resistência mecânica: estrutura reforçada com aço suporta tensões e torções comuns em instalações aéreas.
- Segurança e sustentabilidade: capa LSZH minimiza emissão de fumaça e gases tóxicos, indicada para ambientes internos.
- Facilidade de manuseio: leveza e flexibilidade tornam a instalação prática, mesmo em locais com curvas e obstáculos.
- Desempenho óptico superior: fibra G.657A2 garante estabilidade, baixa perda e alta qualidade no sinal transmitido.
